Připravili jsme pro vás detailní návod na přestavbu xenonových světlometů u Ford Mondeo mk4 na výkonnější bi-xenonové projektory s naší opravnou Plug & Play sadou. Celý proces je navržen tak, aby byl co nejjednodušší a nevyžadoval úpravy světlometů.
Postup výměny projektorů
1. Příprava
Zkontrolujte, že máte kompletní sadu.
Přečtěte si podrobně návod pro bezproblémový průběh.
- Připravte si základní nářadí, budete potřebovat torx, křížový šroubovák, gola sadu
2. Demontáž zadního krytu světlometu

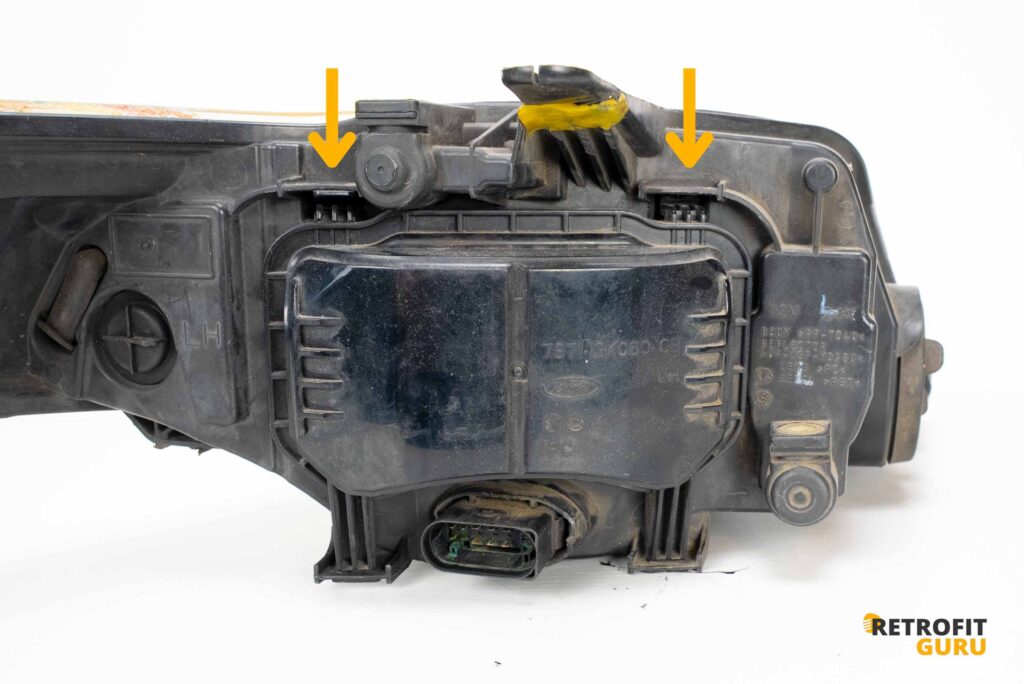

- Vycvakněte zadní kryt a poté vysuňte z držáku.
3. Demontáž výbojky

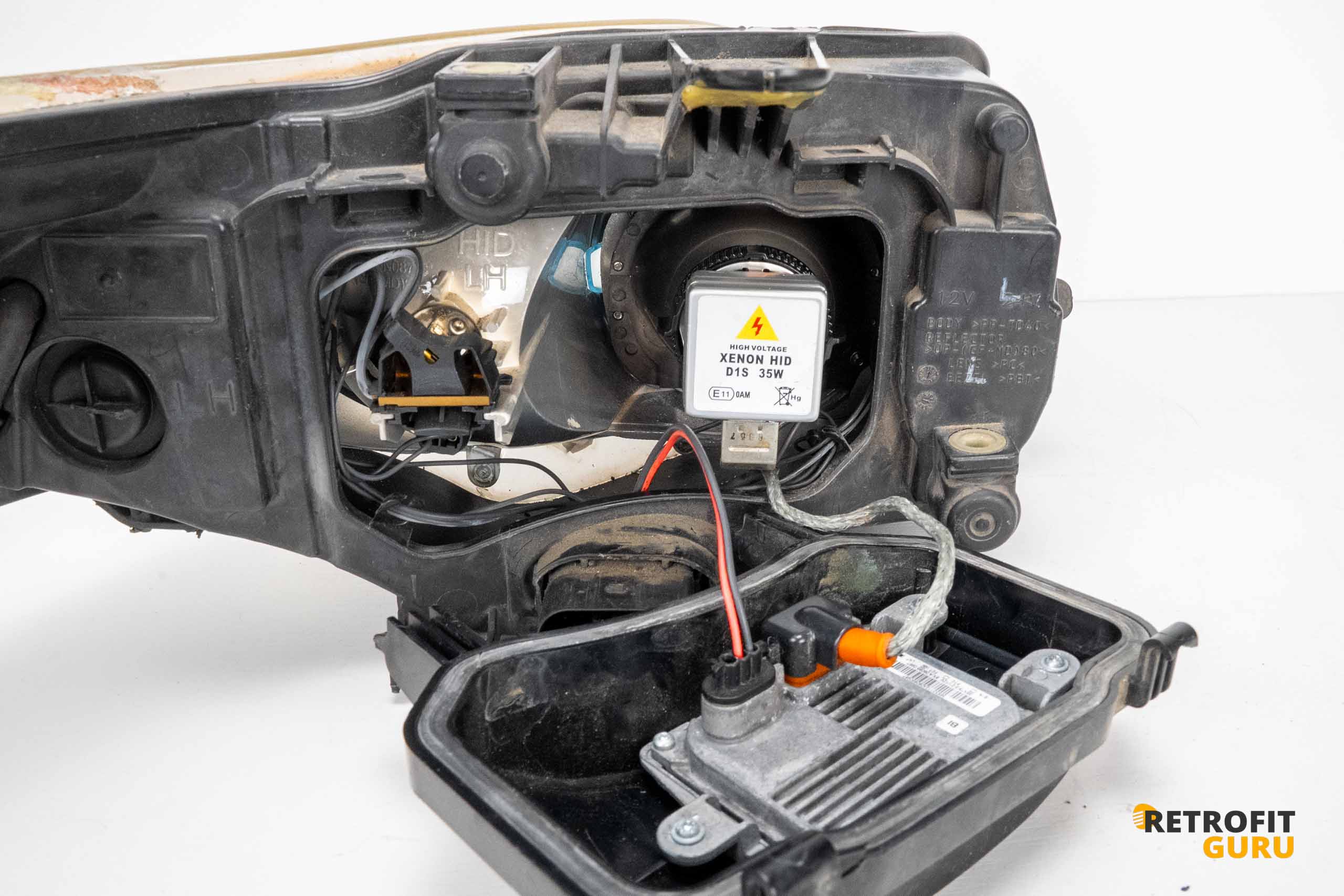

- Pomocí torxového šroubováku odšroubujte dva šrouby zajišťující držák výbojky. Následně opatrně vyjměte výbojku ze světlometu.

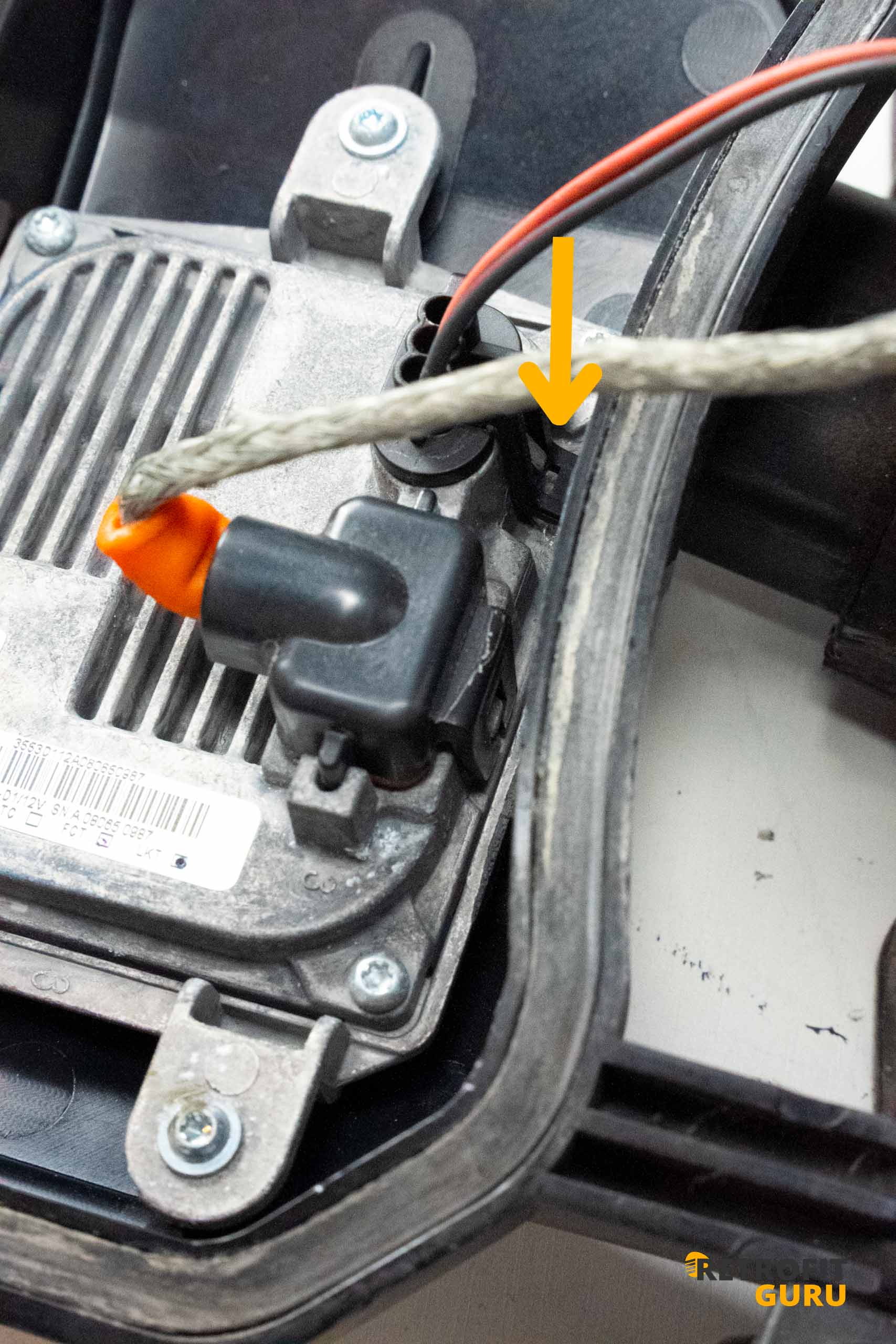

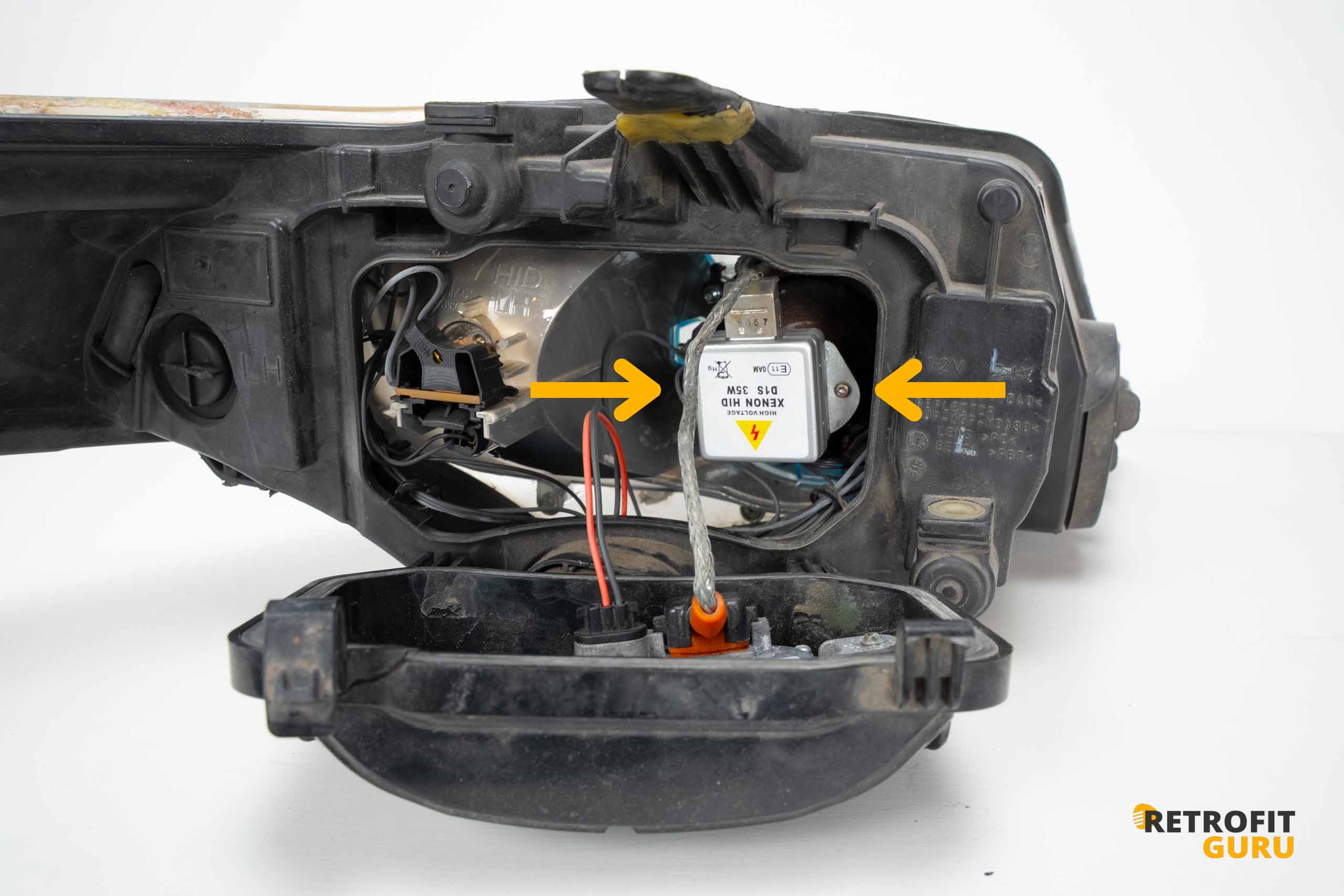

- Odpojte kabel vedoucí ze startéru do výbojky a také kabel vedoucí ze startéru do konektoru světlometu.
4. Demontáž projektoru

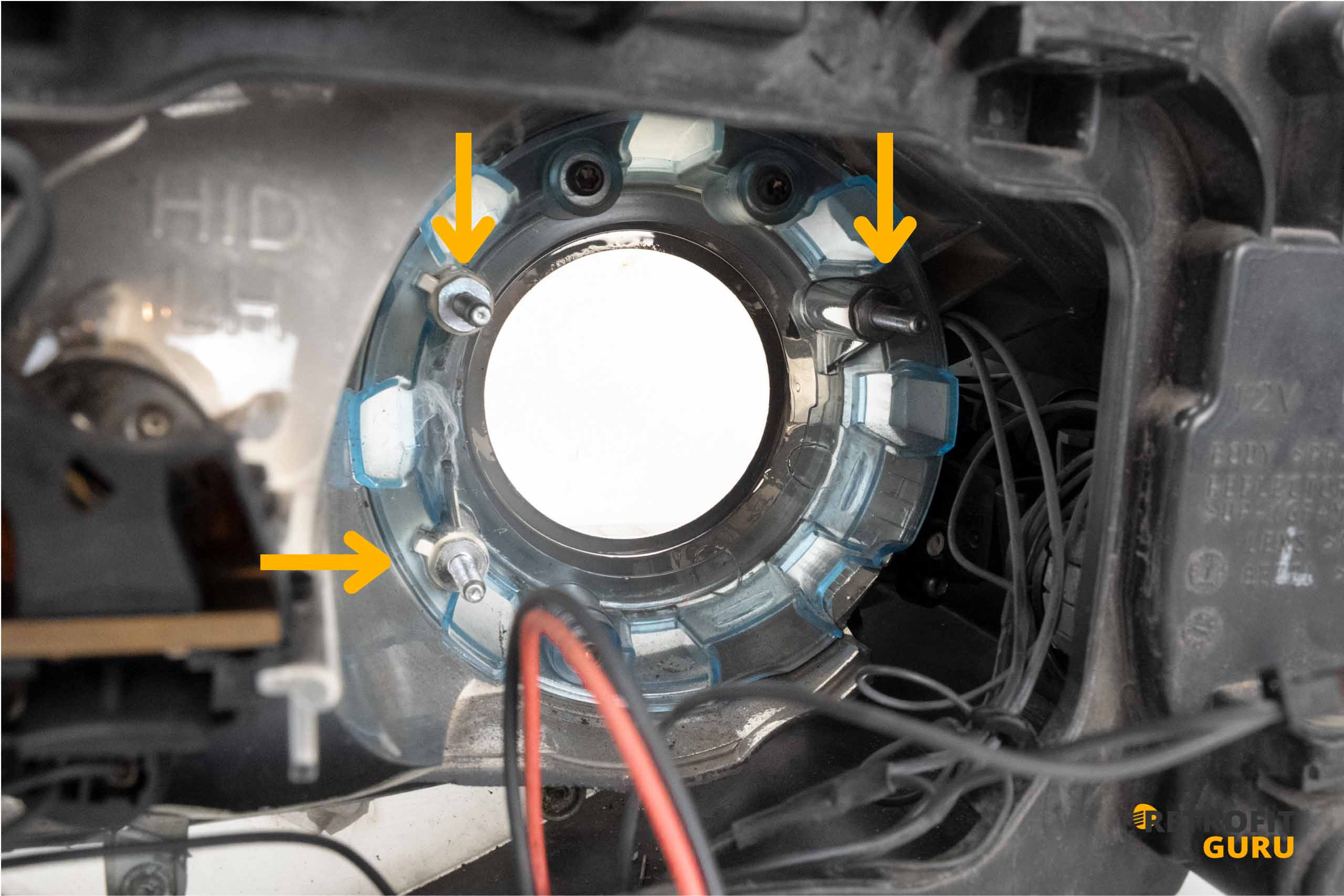

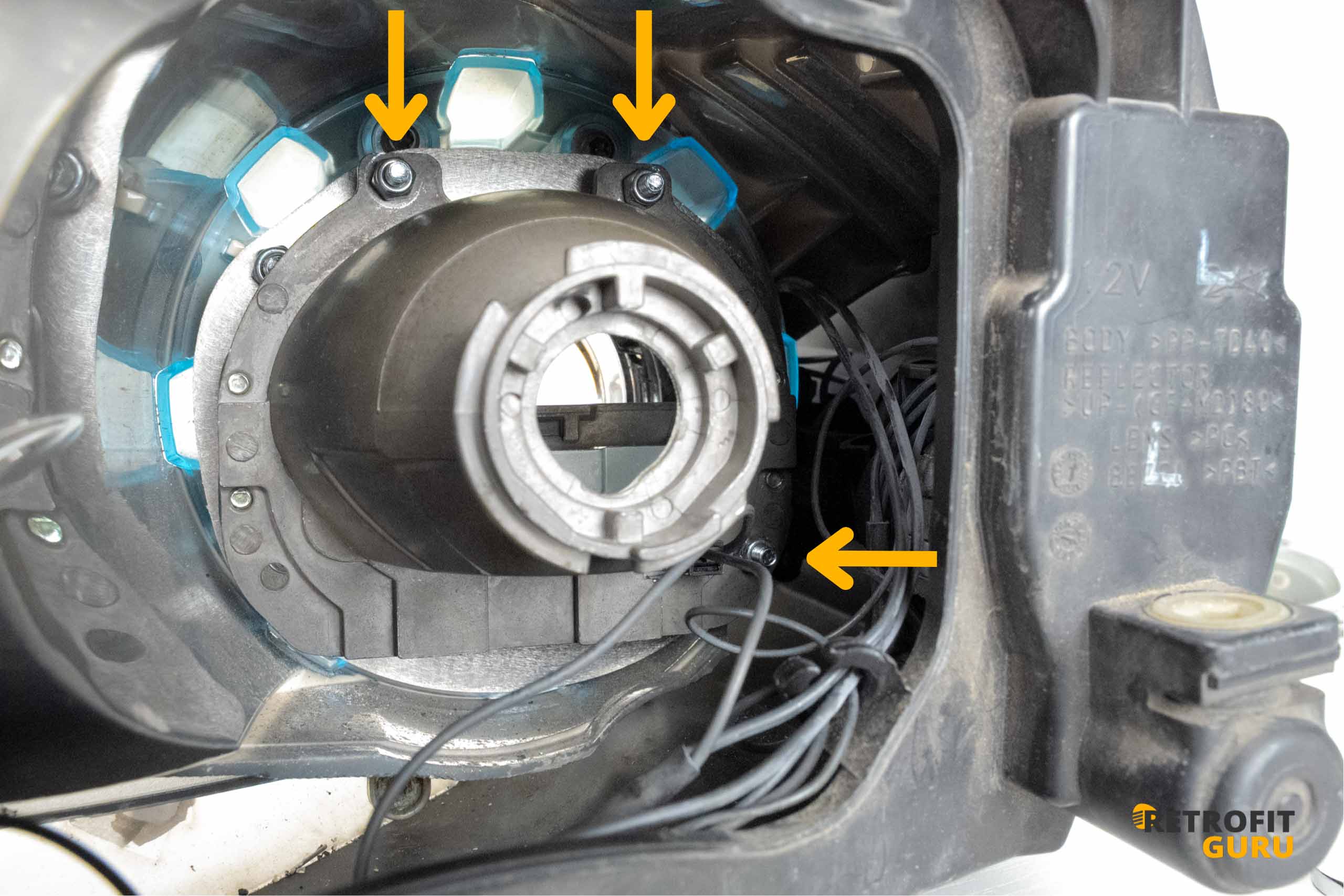

Pomocí nástrčného klíče s 8mm ořechem povolte a demontujte tři upevňovací matice, které fixují projektor ve světlometu. Poté projektor opatrně vyjměte.
- Odšroubujte původní vrutové šrouby a nahraďte je novými, kratšími kusy. K jejich demontáži a montáži použijte 10mm klíč nebo nástrčný klíč s prodlouženým ořechem.
5. Montáž projektoru a výbojky

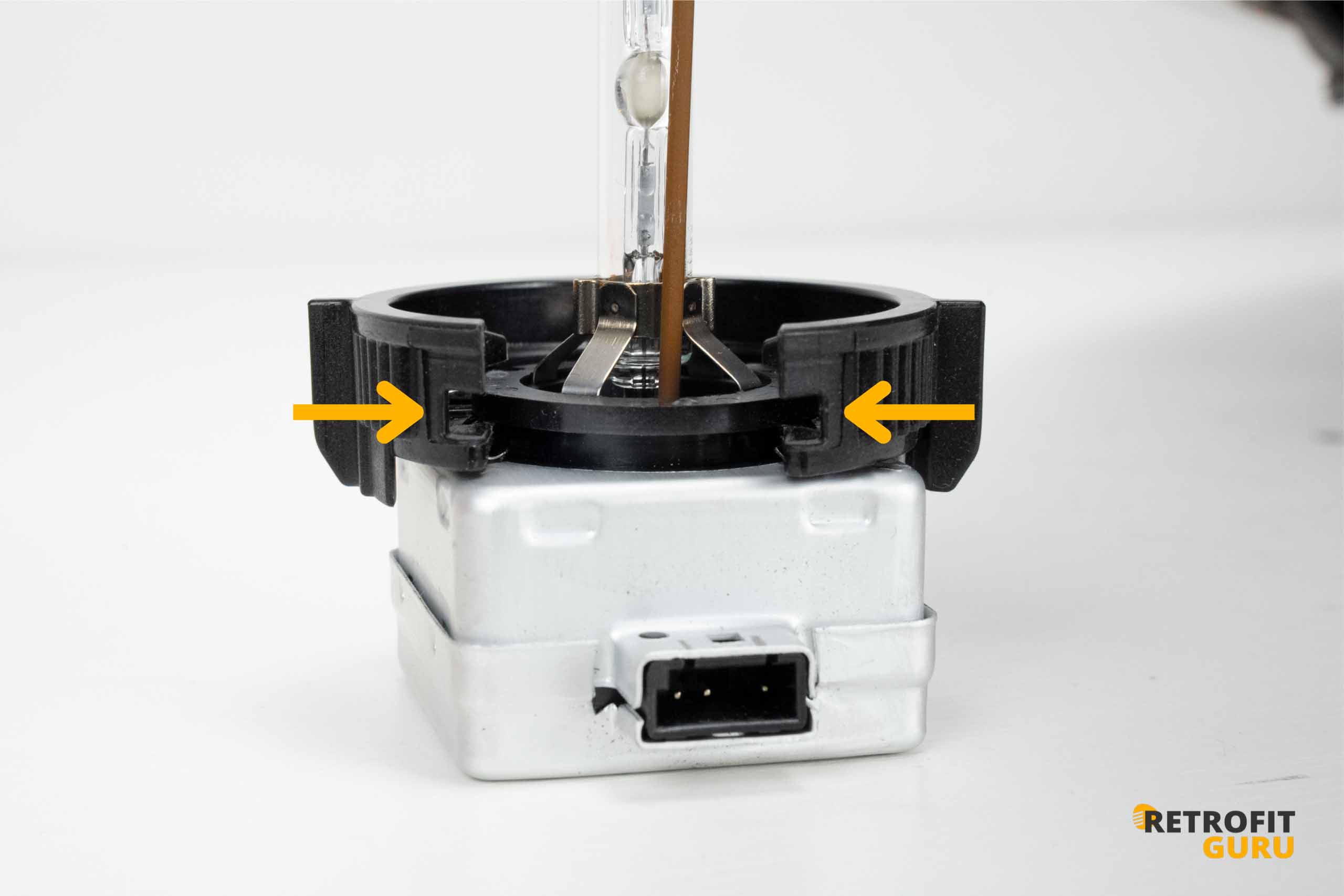

- Ze strany zasuňte výbojku do nového držáku.

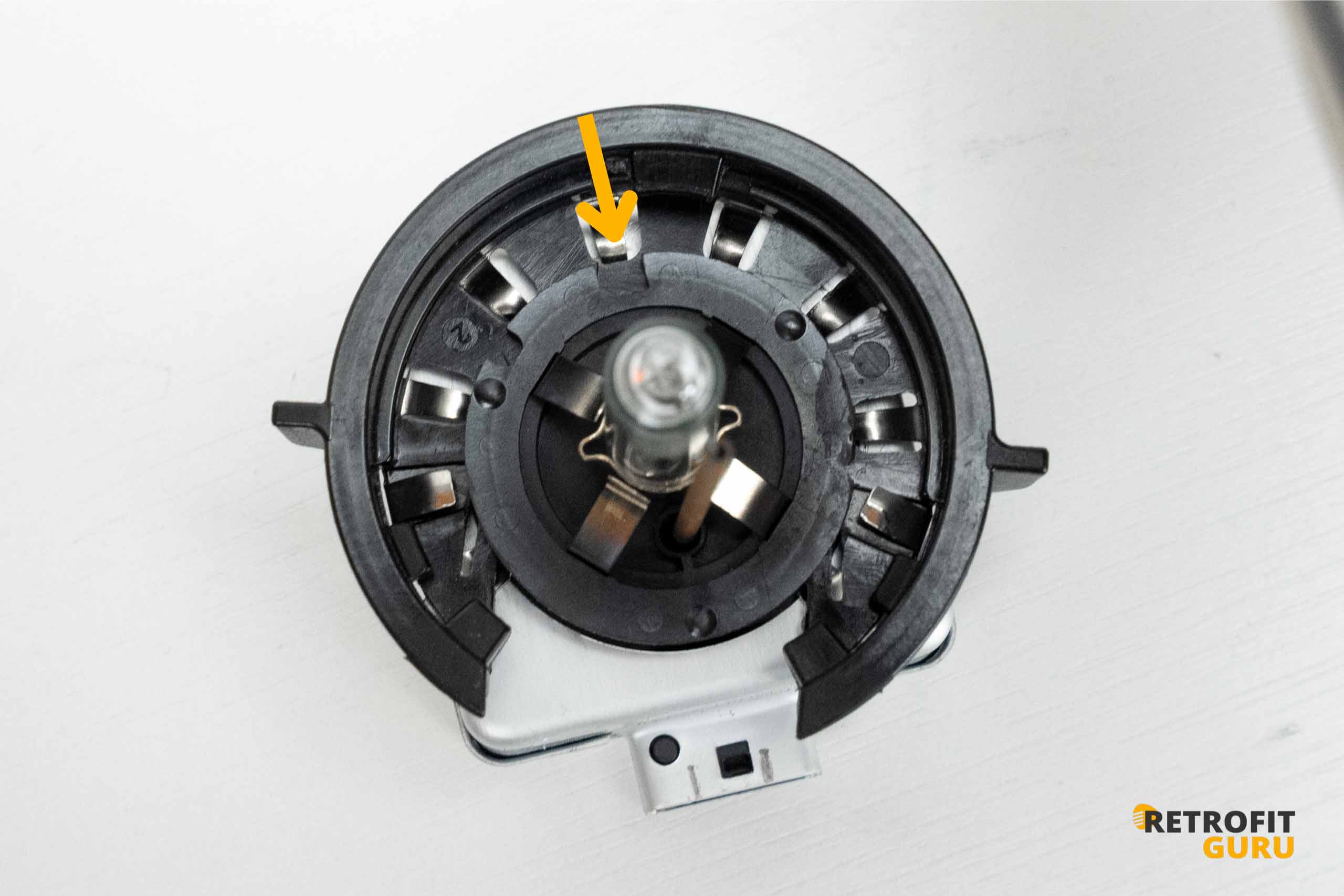

- Ujistěte se, že výřez výbojky zapadne do projektoru, a upevněte otočením. Doporučujeme výbojku v držáku přednastavit podle fotky níže.

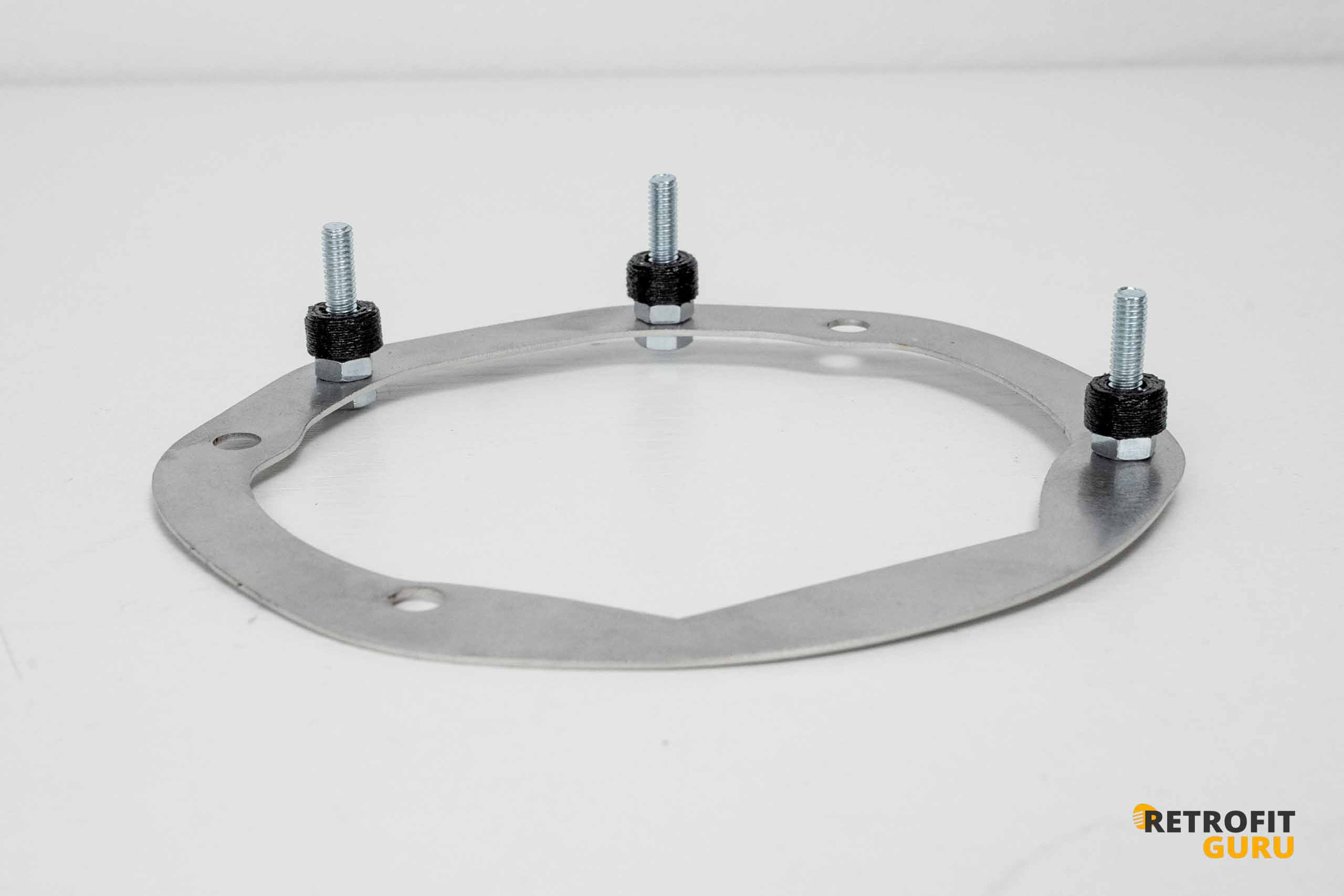

Připravte si montážní adaptér v následující konfiguraci. Ujistěte se, že všechny součásti jsou správně orientovány a pevně zajištěny, aby bylo možné adaptér bez problémů osadit do světlometu. Montážní adaptér je nutné instalovat zrcadlově podle strany světlometu. U levého světlometu je logo adaptéru orientováno směrem ven (viditelné), zatímco u pravého světlometu je orientováno dovnitř.

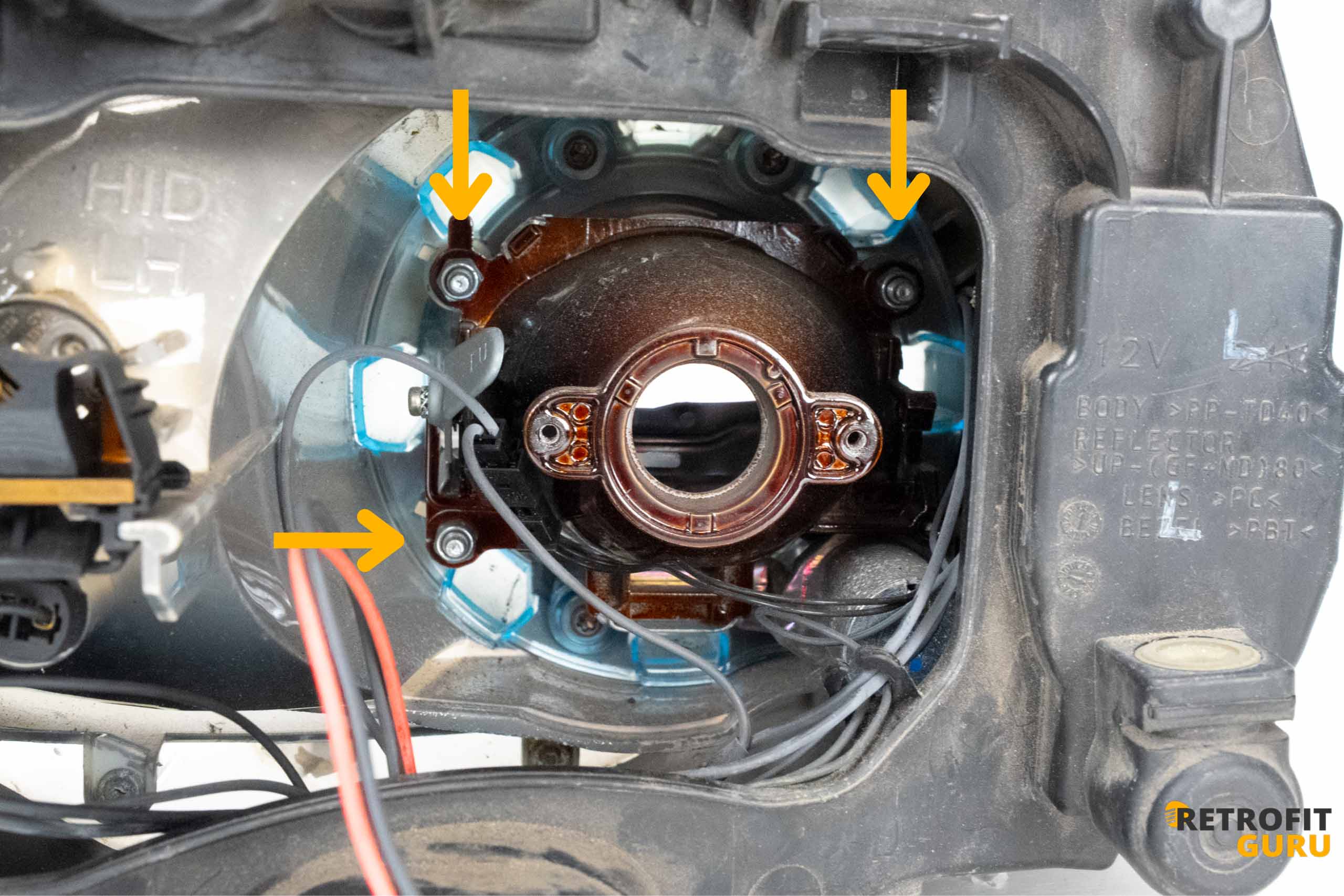

Připravený montážní adaptér vložte do světlometu a usadťe jej na původní montážní pozici. Ujistěte se, že adaptér přesně dosedá na dosedací plochy a není zkroucený ani pod napětím, aby byla zajištěna správná poloha projektoru po instalaci. Po usazení adaptéru jej zafixujte pomocí matic dodaných v montážní sadě. Matice dotahujte rovnoměrně, bez nadměrného utahovacího momentu, aby nedošlo k poškození plastových částí světlometu.

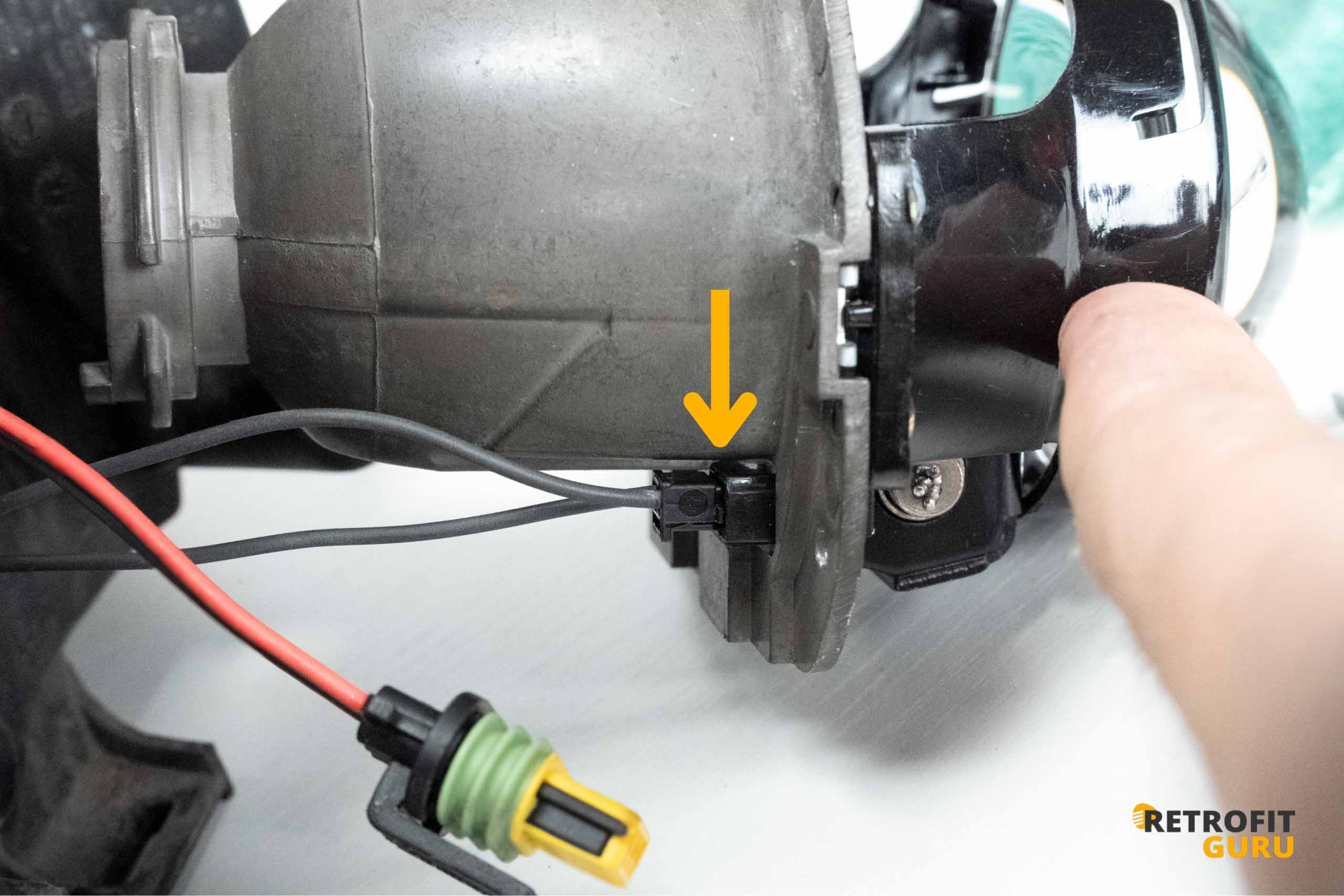

- Připojte ovládací kabel elektromagnetické clony k příslušnému konektoru na projektoru. Tento kabel zajišťuje funkci přepínání mezi potkávacími a dálkovými světly. Ujistěte se, že konektor je pevně zasunut a zajištěn proti uvolnění během provozu světlometu.

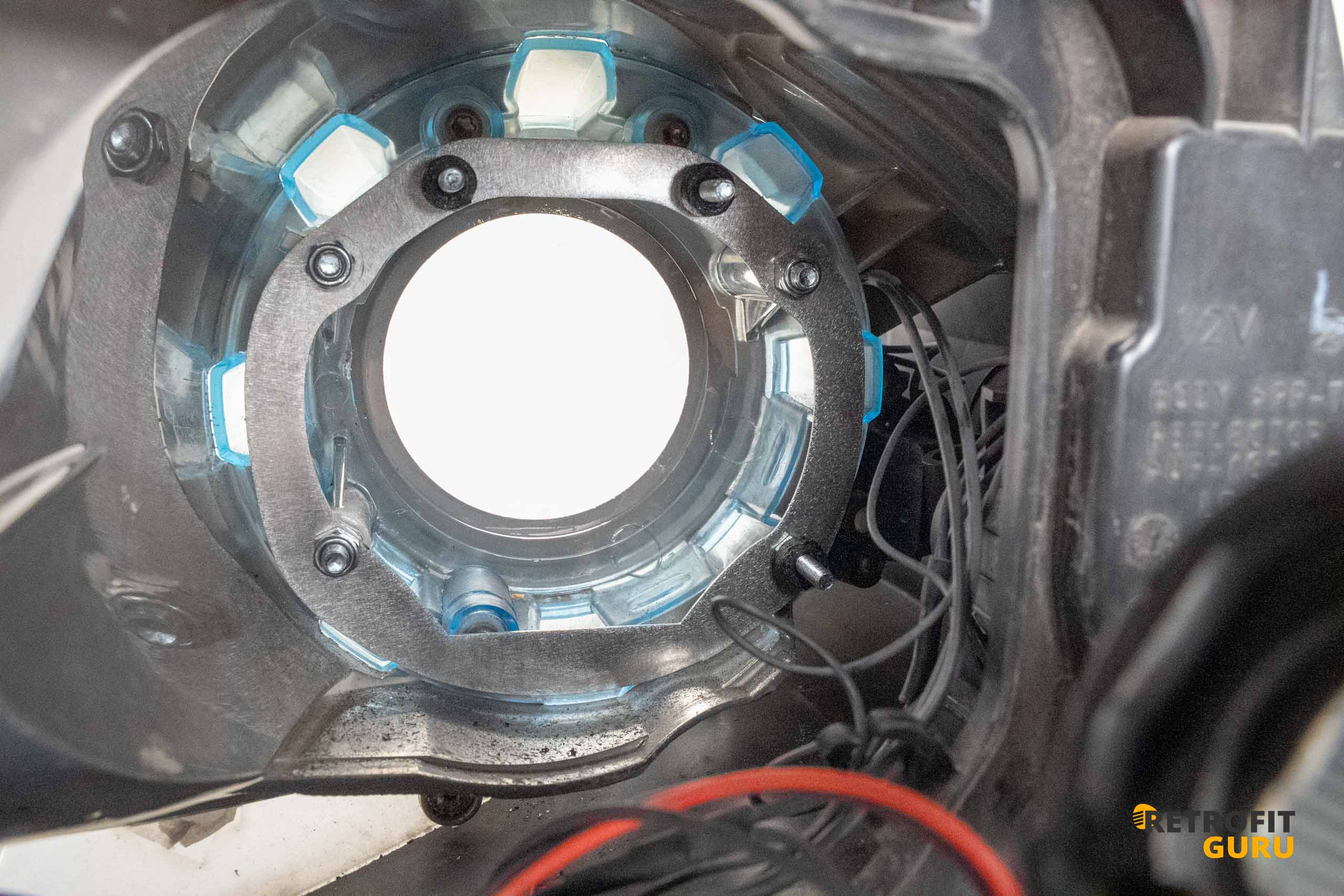

- Na připravený a upevněný adaptér instalujte nový bi-xenonový projektor. Ujistěte se, že projektor je správně usazen v montážních otvorech a vyrovnán v ose světlometu, aby bylo dosaženo přesného směrování světelného kuželu. Projektor následně zajistěte přiloženými maticemi.

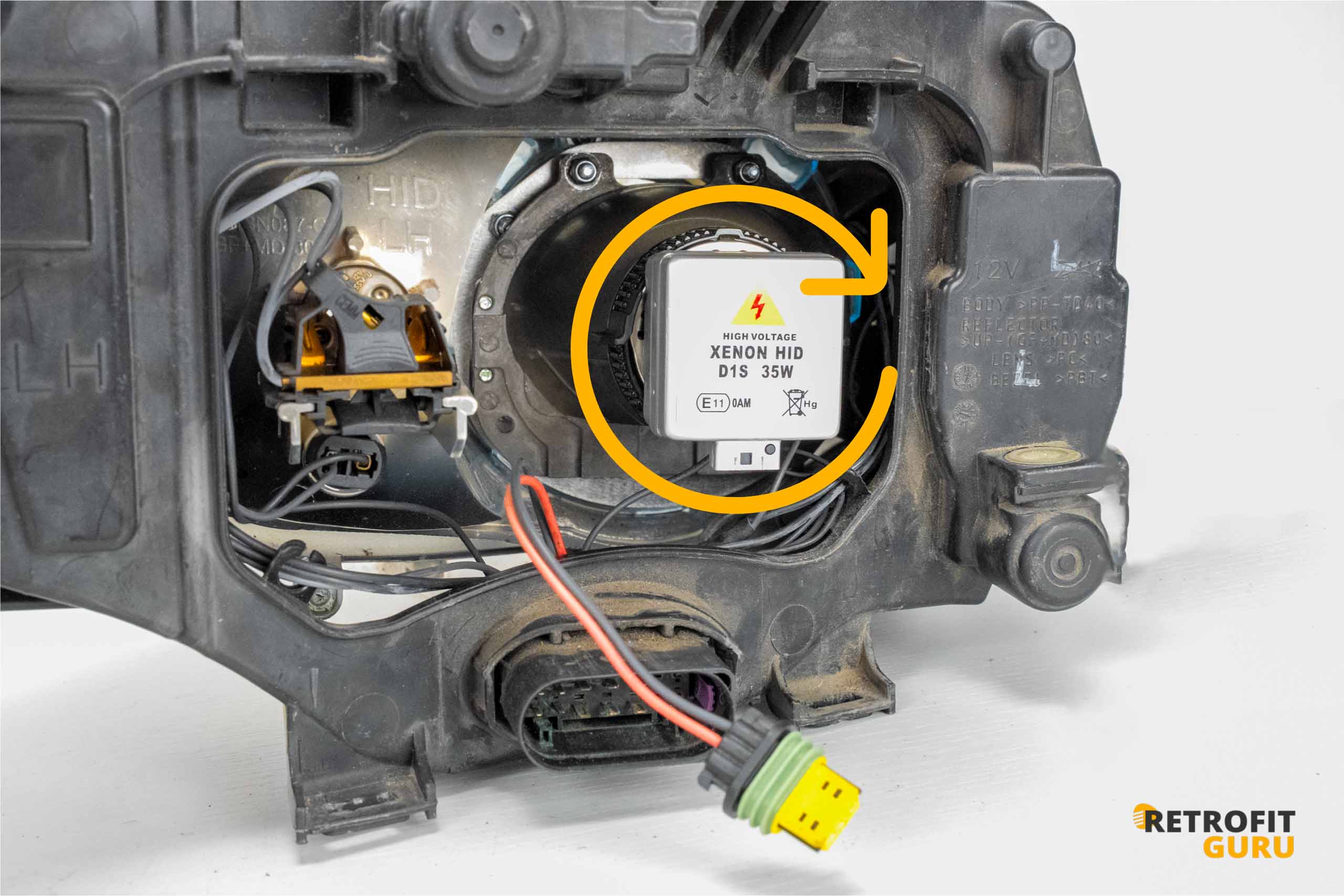

- Vložte výbojku do otvoru projektoru tak, aby její aretační výřez zapadl do výstupku v projektoru. Po správném usazení výbojku jemně pootočte po směru hodinových ručiček, dokud nedojde k jejímu pevnému zajištění.
- Připojte napájecí kabely mezi startér a výbojku podle původního zapojení. Ujistěte se, že všechny konektory jsou pevně zasunuty a zajištěny proti uvolnění. Po dokončení zapojení nasaďte a upevněte zadní kryt světlometu, aby bylo zajištěno správné utěsnění a ochrana před vlhkostí a prachem.
Hotovo!
Teď už zbývá jenom světla nasadit zpátky na auto a nechat je správně seřídit – provádí se to pomocí původních seřizovacích bodů ve světlometech.
Výsledkem je výrazně lepší viditelnost za jízdy bez oslnění ostatních řidičů.
Pokud si chcete přestavbu udělat sami, kompletní Plug & Play sadu najdete zde: Bi-xenon sada pro Ford Mondeo mk4 – RetrofitGuru.com
Pro dosažení optimální svítivosti a rovnoměrného rozptylu světla doporučujeme ověřit stav čirých krytů světlometů. V případě jejich poškození nebo ztráty průhlednosti je vhodné provést jejich výměnu. Nabízíme také nové kryty světlometů, které naleznete v naší nabídce zde.
S instalací si nemusíte dělat starosti – ke každé sadě máme podrobný návod a technickou podporu. Pokud si nebudete jistí, rádi vám poradíme!
